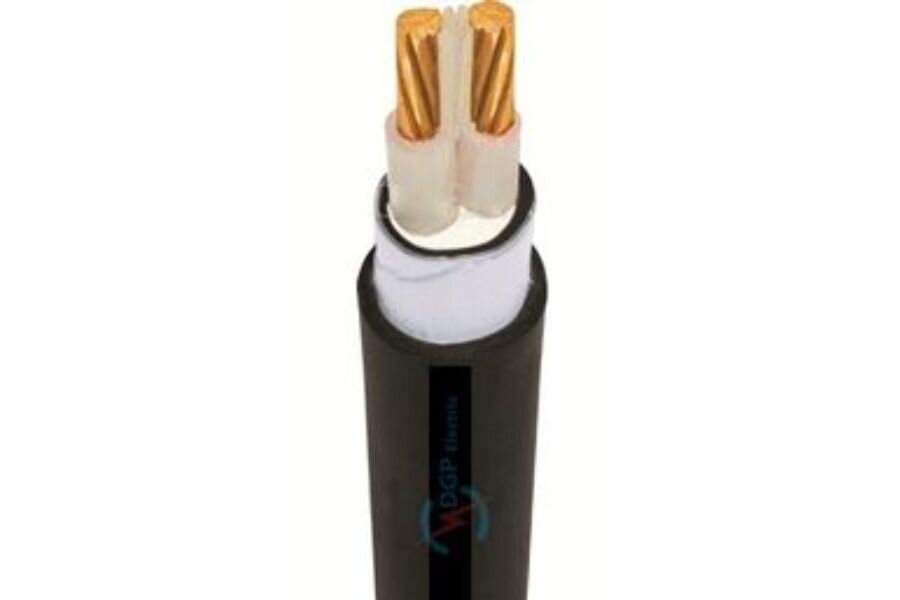

Cáp Điện Lực Là Gì? Tầm Quan Trọng Của Cáp Điện Lực Trong Hệ Thống Điện

Cáp điện lực là thành phần không thể thiếu trong cấu trúc của hệ thống điện, từ nguồn phát, trạm biến áp, lưới phân phối đến các phụ tải cuối cùng. Nếu máy biến áp được coi là “trái tim” của hệ thống điện, thì cáp điện lực chính là “hệ tuần hoàn” giúp vận chuyển năng lượng đến mọi điểm tiêu thụ. Cáp điện lực có vai trò cực kỳ quan trọng trong việc đảm bảo tính ổn định, an toàn và hiệu suất truyền tải của toàn bộ hệ thống điện.

Trong phạm vi bài viết này, chúng tôi sẽ phân tích chi tiết các khía cạnh kỹ thuật liên quan đến cáp điện lực, từ cấu tạo vật liệu, các yếu tố ảnh hưởng đến hiệu suất vận hành, cho đến phương pháp lựa chọn, thiết kế và xu hướng công nghệ mới trong ngành cáp điện lực.

Bản Chất Kỹ Thuật Của Cáp Điện Lực Trong Hệ Thống Truyền Tải

Cáp điện lực là một kết cấu đa lớp được thiết kế để tối ưu hóa ba yêu cầu chính:

1. Dẫn điện với điện trở thấp: Giảm tổn thất điện năng, giúp hệ thống điện hoạt động hiệu quả hơn.

2. Cách điện an toàn ở điện áp định mức và điện áp quá độ: Đảm bảo sự an toàn cho cả người sử dụng và các thiết bị điện.

3. Chịu được tác động cơ học và môi trường dài hạn: Cáp điện lực cần có khả năng chịu được các điều kiện môi trường khắc nghiệt, từ nhiệt độ cao đến tác động của môi trường ẩm ướt hay hóa chất.

Các cáp điện lực phải làm việc dưới các điều kiện tải biến thiên, dao động nhiệt độ và tác động điện từ liên tục, khiến cho việc thiết kế cáp cần phải đảm bảo cân bằng giữa khả năng dẫn điện và kiểm soát nhiệt lượng.

Trong các hệ thống điện lực, thông số quan trọng cần chú ý là mật độ dòng điện (A/mm²). Nếu mật độ dòng vượt quá giới hạn cho phép, nhiệt lượng sinh ra sẽ làm suy giảm tuổi thọ của lớp cách điện, dẫn đến nguy cơ lão hóa nhanh chóng và ảnh hưởng đến hiệu quả hệ thống.

Cấu Trúc Vật Liệu Và Ảnh Hưởng Đến Hiệu Suất Vận Hành

Lõi Dẫn – Tối Ưu Hóa Điện Trở Và Tổn Hao

Cáp điện lực sử dụng hai vật liệu chính làm lõi dẫn điện là đồng và nhôm. Đồng có điện trở suất thấp hơn nhôm, từ đó giảm thiểu tổn hao công suất trong quá trình truyền tải. Tuy nhiên, nhôm lại có ưu điểm về trọng lượng nhẹ và chi phí thấp, thích hợp cho các hệ thống truyền tải dài.

Từ góc độ kỹ thuật, khi lựa chọn vật liệu lõi, cần phải cân nhắc các yếu tố như:

• Điện trở suất ở 20°C: Quyết định khả năng dẫn điện của vật liệu.

• Hệ số nhiệt điện trở: Tác động đến việc thay đổi điện trở khi nhiệt độ thay đổi.

• Khả năng chịu lực kéo khi lắp đặt: Đảm bảo tính linh hoạt và bền vững trong quá trình lắp đặt.

Đối với các cáp trung và cao thế, lõi thường được thiết kế bện từ nhiều sợi nhỏ để giảm thiểu hiệu ứng bề mặt (skin effect), đặc biệt khi làm việc ở tần số 50Hz hoặc cao hơn.

Lớp Cách Điện – Yếu Tố Quyết Định Độ Bền Điện Môi

Lớp cách điện có vai trò bảo vệ lõi dẫn khỏi các yếu tố bên ngoài và duy trì an toàn trong suốt quá trình vận hành. XLPE (polyethylene liên kết ngang) là vật liệu được ưa chuộng trong cáp điện lực nhờ vào những đặc tính vượt trội như:

• Điện môi bền vững: Giúp duy trì tính ổn định trong suốt thời gian dài.

• Khả năng chịu nhiệt lên đến 90°C hoặc cao hơn.

• Ít tổn hao điện môi: Tăng hiệu quả sử dụng năng lượng.

Việc phân bố điện trường trong lớp cách điện phải đồng đều để tránh hiện tượng tập trung điện trường gây phóng điện cục bộ (partial discharge), nguyên nhân chính dẫn đến suy giảm cách điện trong cáp.

Phân Tích Nhiệt – Yếu Tố Quyết Định Tuổi Thọ Cáp Điện Lực

Một trong những yếu tố quan trọng ảnh hưởng đến tuổi thọ của cáp điện lực là khả năng tản nhiệt. Trong thực tế vận hành, nhiệt độ làm việc tối đa cho phép của lõi dẫn điện có thể dao động từ:

• 70°C đối với PVC

• 90°C đối với XLPE

• 105°C hoặc cao hơn với vật liệu đặc biệt

Khi cáp được lắp đặt chôn ngầm, nhiệt độ đất và khả năng dẫn nhiệt của đất sẽ ảnh hưởng trực tiếp đến khả năng tản nhiệt của cáp. Nếu nhiều tuyến cáp được lắp đặt song song, cần phải tính toán hệ số hiệu chỉnh nhóm cáp để tránh quá tải nhiệt.

Kỹ sư thường sử dụng các tiêu chuẩn IEC (International Electrotechnical Commission) để xác định dòng tải dài hạn của cáp, nhằm đảm bảo sự ổn định và hiệu quả trong suốt thời gian sử dụng.

Phân Loại Cáp Điện Lực Theo Cấp Điện Áp Và Ứng Dụng Kỹ Thuật

Cáp Hạ Thế – Ứng Dụng Phân Phối Cuối

Cáp điện lực hạ thế (dưới 1kV) chủ yếu được sử dụng trong các tòa nhà, nhà xưởng và hệ thống dân dụng. Các yêu cầu kỹ thuật đối với cáp hạ thế bao gồm:

• Khả năng chịu ngắn mạch: Cáp phải có khả năng chịu được dòng ngắn mạch trong một thời gian nhất định.

• Chống cháy lan: Cáp cần có khả năng chống cháy lan để bảo vệ hệ thống điện và người sử dụng.

• Dễ dàng lắp đặt và bảo trì: Đảm bảo quá trình thi công và duy trì hệ thống điện thuận tiện và an toàn.

Ở cấp điện áp này, vấn đề sụt áp và quá nhiệt là những yếu tố cần được kiểm soát kỹ lưỡng.

Cáp Trung Thế – Yêu Cầu Kiểm Soát Điện Trường

Cáp điện lực trung thế (từ 6kV đến 35kV) được sử dụng trong các khu công nghiệp và trạm biến áp phân phối. Các cáp này yêu cầu thiết kế có lớp bán dẫn để điều hòa điện trường, giúp:

• Giảm tập trung điện trường tại bề mặt lõi.

• Ngăn phóng điện cục bộ.

• Tăng tuổi thọ của lớp cách điện.

Cáp Cao Thế – Hệ Thống Phức Hợp Nhiều Lớp

Cáp cao thế (trên 35kV) đòi hỏi các yêu cầu kỹ thuật phức tạp, bao gồm:

• Kiểm soát điện trường chính xác.

• Kiểm nghiệm điện áp xung sét.

• Độ bền cơ học cao: Để chịu được các tác động cơ học và môi trường khắc nghiệt.

Tính Toán Kỹ Thuật Khi Lựa Chọn Cáp Điện Lực

Khi lựa chọn cáp điện lực, các kỹ sư phải tính toán các yếu tố như:

• Dòng tải và hệ số đồng thời: Các thiết bị không hoạt động cùng lúc, vì vậy cần tính toán tối ưu hóa tiết diện cáp.

• Dòng ngắn mạch: Cáp phải có khả năng chịu được dòng ngắn mạch trong khoảng thời gian nhất định.

• Sụt áp cho phép: Đảm bảo sụt áp trong giới hạn cho phép, tránh ảnh hưởng đến hiệu suất của các thiết bị.

Rủi Ro Kỹ Thuật Khi Sử Dụng Cáp Điện Lực Không Đạt Chuẩn

Việc sử dụng cáp điện lực kém chất lượng có thể dẫn đến các sự cố nghiêm trọng như:

• Tăng điện trở tiếp xúc.

• Phóng điện cục bộ.

• Lão hóa cách điện nhanh.

• Nguy cơ cháy do quá nhiệt.

Các sự cố này có thể gây gián đoạn sản xuất và thiệt hại kinh tế lớn.

Xu Hướng Công Nghệ Trong Ngành Cáp Điện Lực

Cáp Chống Cháy Và Không Halogen

Các công trình cao tầng hiện đại yêu cầu cáp có khả năng chậm cháy lan, không phát sinh khí độc khi cháy và có thể duy trì cấp điện trong điều kiện hỏa hoạn.

Cáp Tiết Kiệm Năng Lượng

Tối ưu hóa vật liệu và cấu trúc lõi giúp giảm tổn hao điện năng, là xu hướng quan trọng trong bối cảnh nhu cầu tiết kiệm năng lượng ngày càng tăng.

Tích Hợp Giám Sát Thông Minh

Hệ thống cáp hiện đại tích hợp cảm biến nhiệt độ và giám sát online, giúp phát hiện điểm nóng và suy giảm cách điện.

Kết Luận – Cáp Điện Lực Dưới Góc Nhìn Tối Ưu Hóa Hệ Thống

Cáp điện lực là yếu tố quyết định trong hệ thống điện, ảnh hưởng trực tiếp đến hiệu suất và tính bền vững của toàn bộ hệ thống. Thiết kế và lựa chọn cáp điện lực cần dựa trên các tính toán kỹ thuật chính xác, từ tải, nhiệt, điện trường cho đến điều kiện môi trường. Việc đầu tư vào cáp điện lực chất lượng cao, phù hợp kỹ thuật không phải là chi phí, mà là chiến lược dài hạn nhằm đảm bảo sự ổn định và tối ưu hóa hiệu quả hệ thống điện.
